Я расскажу вам о десяти самых необычных двигателях за всю историю автомобилестроения, однако, есть некоторые правила. В этом списке имеют право находиться только двигатели серийных пассажирских автомобилей, никаких кастомных проектов. Итак, давайте же приступим!

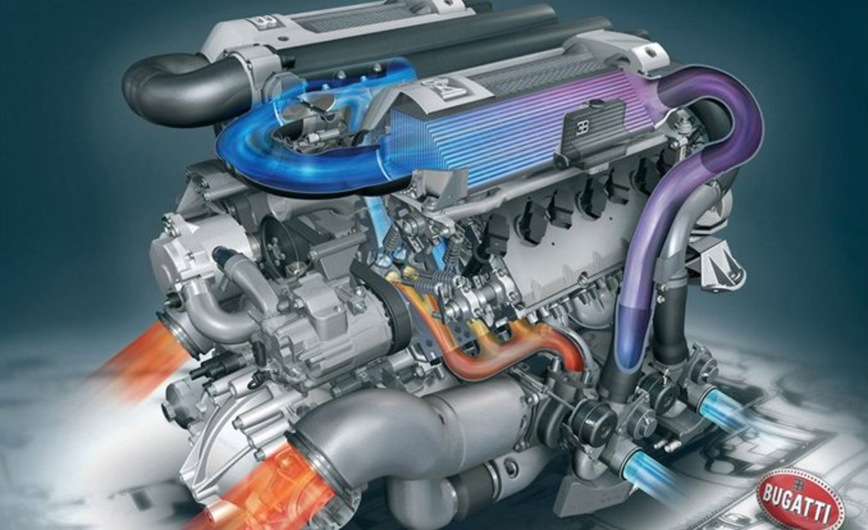

Bugatti Veyron W16
Конечно, куда же без него, великий и могучий Veyron W16. Одни только цифры поражают: 8 литров, более 1000 лошадиных сил, 16 цилиндров – этот двигатель является самым мощным и сложным среди всех серийных автомобилей. Он имеет 64 клапана, четыре турбины, W-компоновку – такого мы еще никогда не видели. И да, на него распространяется гарантия.
Такие двигатели являются удивительно редкими, поэтому мы должны ценить то, что нам удалось застать такие уникальные технологические прорывы.

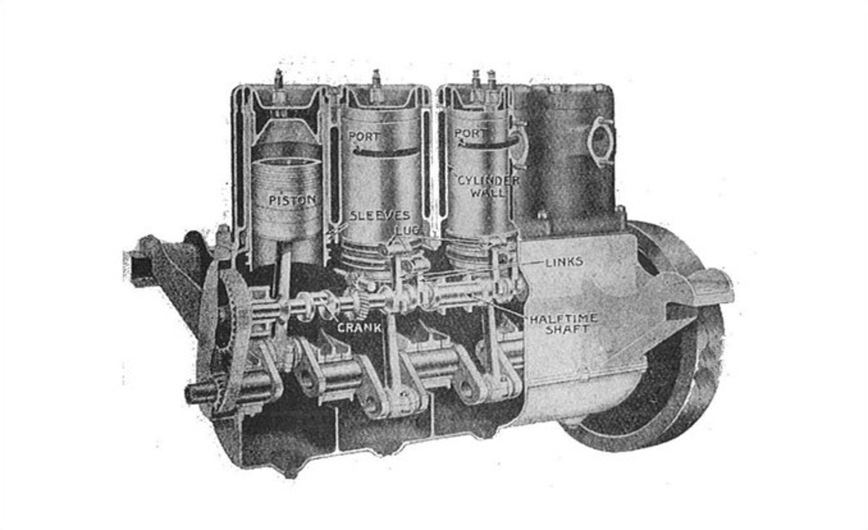

Knight Sleeve Valve
В начале прошлого века, Чарльз Йел Найт решил, что пора внести в конструкцию двигателей что-то новенькое, и придумал бесклапанный двигатель с гильзовым распределением. К всеобщему удивлению, технология оказалась рабочей. Такие двигатели были весьма эффективными, тихими и надежными. Среди минусов можно отметить потребление масла. Двигатель был запатентован в 1908 году, а позднее появлялся во многих автомобилях, в том числе Mercedes-Benz, Panhard и Peugeot. Технология отошла на задний план, когда двигатели стали быстрее крутиться, с чем традиционная клапанная система справлялась гораздо лучше.

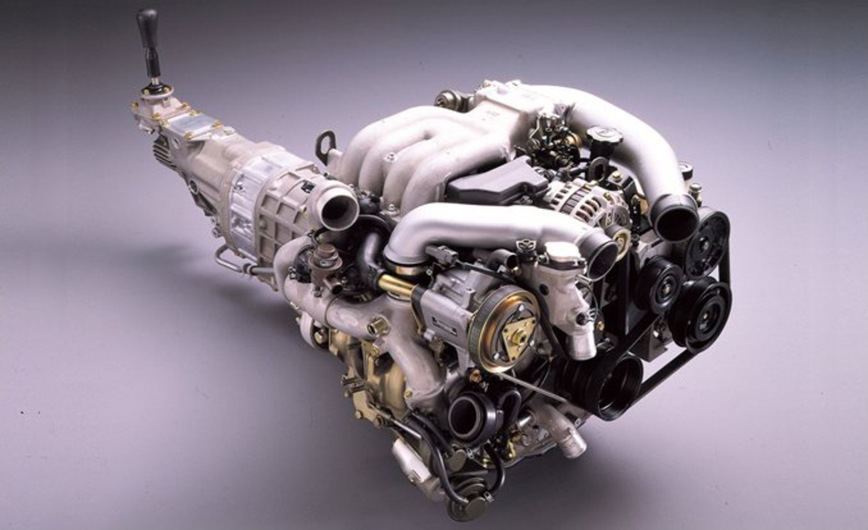

Mazda Wankel Rotary
Пришел как-то один парень в офис Mazda, и предложил сделать двигатель, в котором трехконечный поршень должен вращаться в овальном пространстве. По сути, это напоминало футбольный мяч в стиральной машине, но по факту двигатель оказался удивительно сбалансированным.
Вращаясь, ротор создает три небольших полости, которые отвечают за четыре фазы силового цикла: впрыск, компрессия, мощность и выхлоп. Звучит эффективно, и так оно и есть. Соотношение мощности и объема довольно высоко, но сам по себе движок нефонтанистый, потому что камера сгорания у него сильно удлинена.
Странно, не так ли? А знаете, что еще более странно? Он всё еще в производстве. Купите Mazda RX-8 и получите сумасшедший движок, который вращается до 9000 об/мин. Чего же вы ждете? Скорее в салон!

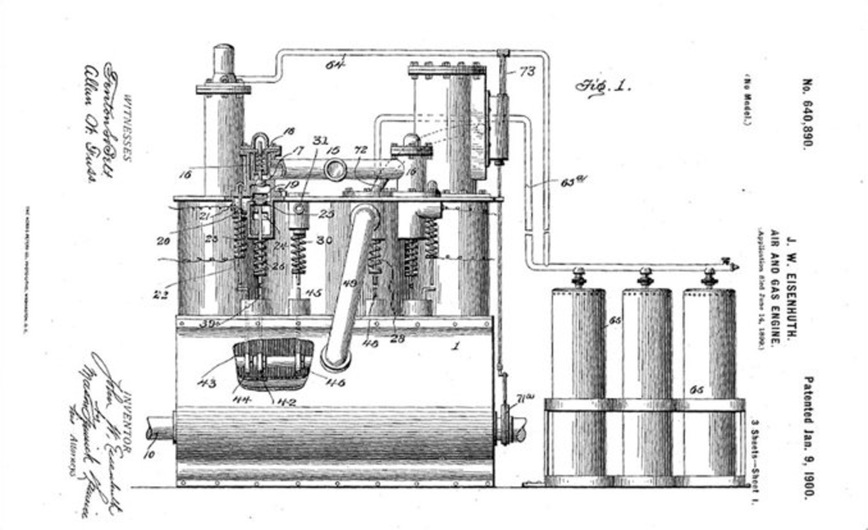

Eisenhuth Compound
Джон Айзенхат знаменит тем, что изобрел интересный трехцилиндровый двигатель, в котором два крайних цилиндра питали средний, «мертвый» незажженный цилиндр своими выхлопными газами, который, в свою очередь, отвечал за выходящую энергию. Айзенхат пророчил своему двигателю 47-процентную экономию топлива. Через пару лет компания развалилась и обанкротилась. Делайте выводы.

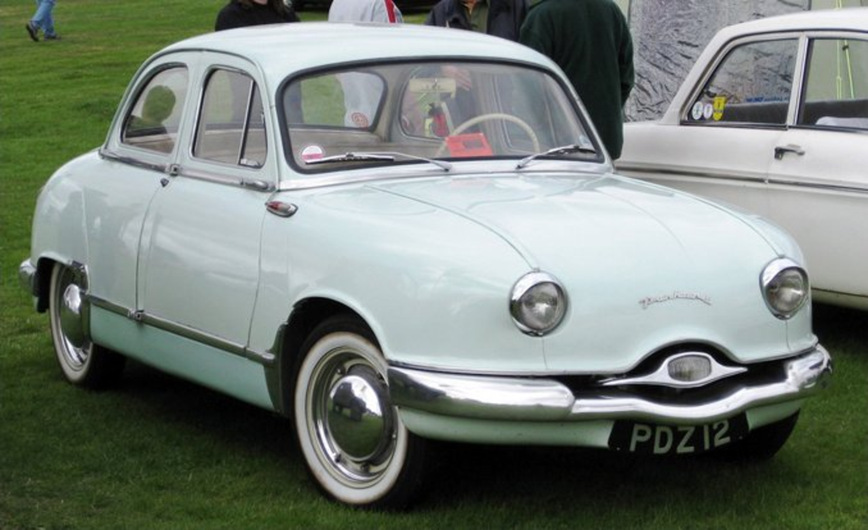

Panhard Flat-Twin
Французская компания Panhard стала известна благодаря своим интересным двигателям с алюминиевыми блоками. Их изюминкой является конструкция. Суть в том, что блок и головка блока цилиндров сварены в единое целое. Объем двигателя составлял от 0.61 до 0.85 литра, мощность – от 42 до 60 л.с, в зависимости от модели. Удивительный факт: этот двигатель является самым странным участником и победителем (!!!) гонок Le Mans.

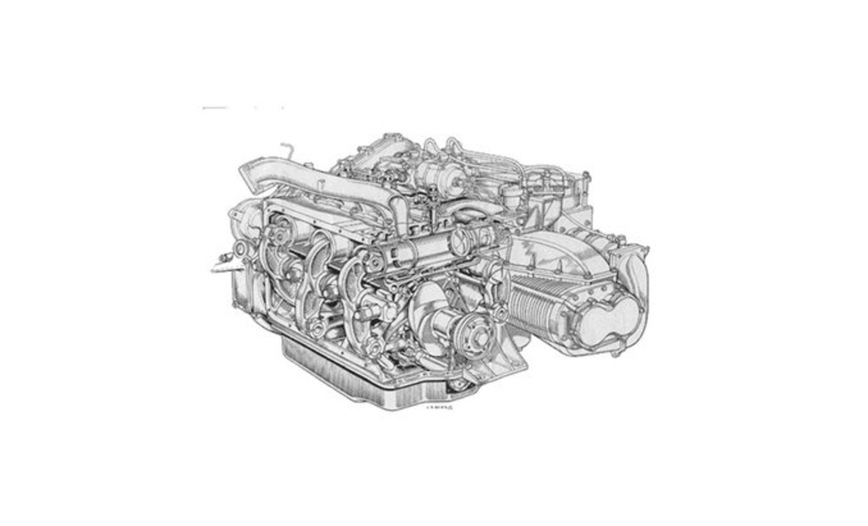

Commer Rootes TS3
Странный двигатель со странным названием. Трехлитровый движок с оппозитными поршнями Commer TS3 оснащался компрессором и одним коленвалом (большинство оппозитных двигателей имеет два). Очень интересная махина во всех смыслах этого слова.

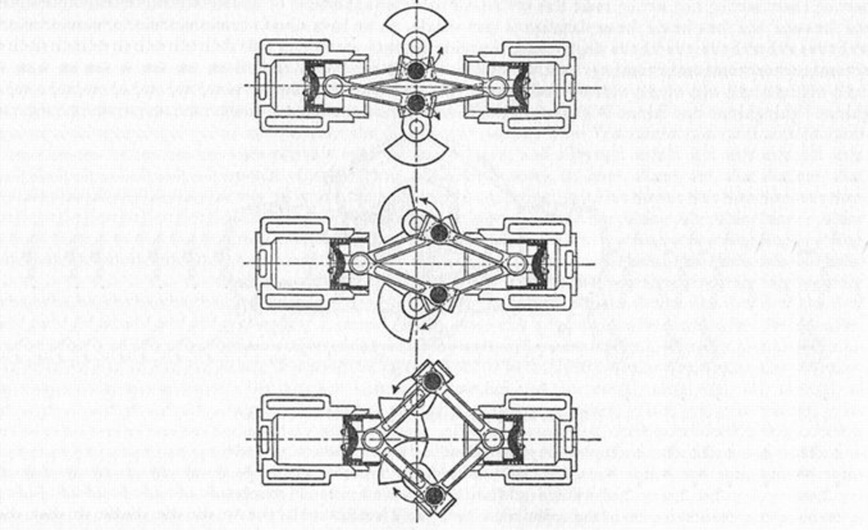

Lanchester Twin-Crank Twin
Компания Lanchester была основана в 1899 году, а уже через год они выпустили свой первый автомобиль Lanchester Ten, оснащенный четырехлитровым атмосферным двигателем с двумя коленвалами. Выжимал он 10.5 лошадиных сил при 1250 об/мин. Если вы еще не встречали элегантного произведения инженерного искусства, то вот оно.
Cizeta-Moroder Cizeta V16T
Как и Veyron, суперкар Cizeta выпускался ограниченной партией, и его ключевой деталью был двигатель. 560 лошадей, 6 литров, компоновка V-16. По сути, это два двигателя V8, использующих общий блок. Найти эту машину сейчас сложнее, чем честного чиновника. Количество произведенных автомобилей держится в тайне.
Gobron Brillie Opposed Piston
Двигатель Commer TS3 построили, вдохновившись именно этим чудом инженерии родом из Франции. Поршни располагались противоположно друг другу. Первая пара отвечала за коленвал, вторая – за шатуны, соединенные с коленвалом под углом 180°.
Компания производила широкий спектр двигателей, от двухцилиндровых объемом 2.3 литра, до шестицилиндровых объемом 11.4 литра. Был еще огромный 13.5-литровый четырехцилиндровый гоночный движок, благодаря которому впервые была пройдена отметка скорости в 100 миль/час в 1904 году.

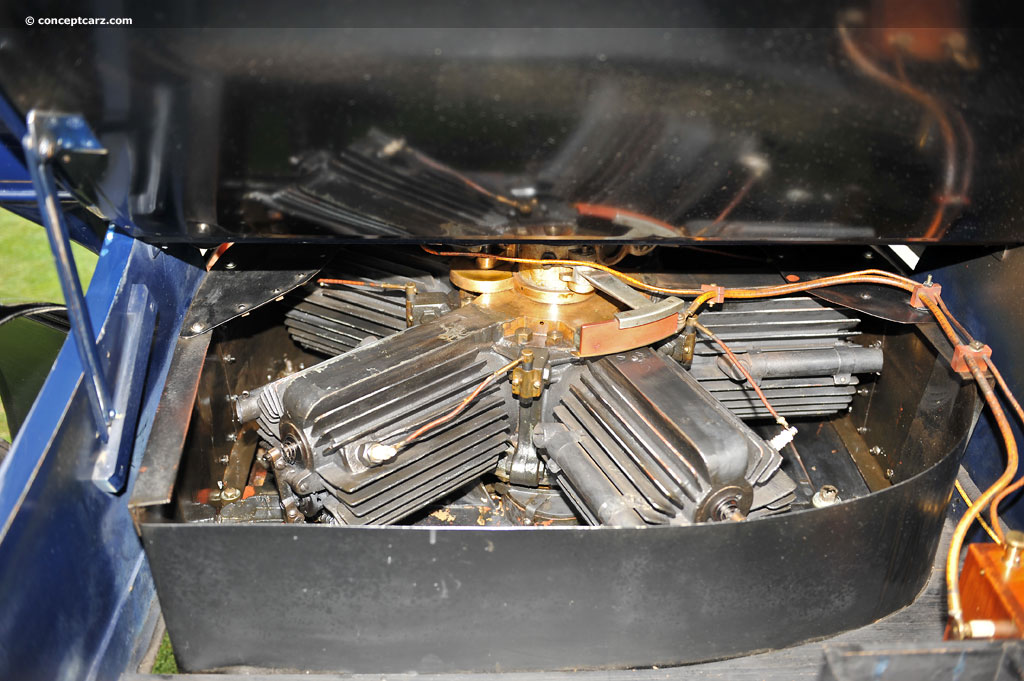

Adams-Farwell
Сама идея того, что сзади тебя в автомобиле вращается двигатель, довольно интересна, именно поэтому данный движок попал в наш список. Вообще, вращался не весь двигатель, а только цилиндры и поршни, потому что коленвалы были прочно зафиксированы. Установленные по кругу цилиндры охлаждались воздухом и напоминали крутящееся колесо.
Сам двигатель устанавливался позади водительского места, которое было выдвинуто максимально вперед. Идеальная схема для летального исхода во время аварии.
Бонус! Безумные двигатели не из серийных автомобилей

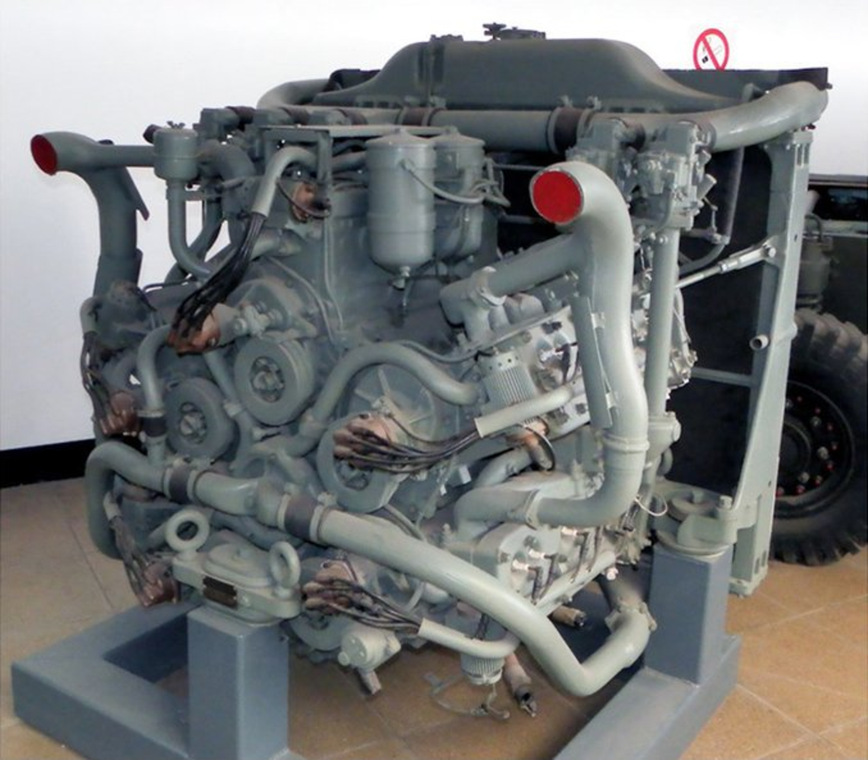

Chrysler A57 Multibank
30 цилиндров, пять карбюраторов, пять распределителей – вот что случается, когда Америка выходит на тропу войны. Этот монстр питал своими 425 силами такие знаменитые танки, как M3A4 Lee и M4A4 Sherman.

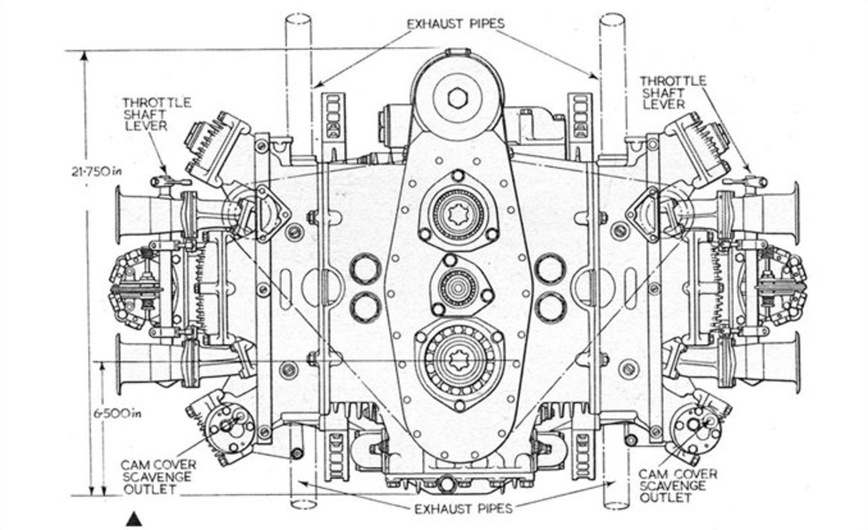

British Racing Motors H-16
Не упомянуть его было бы преступлением. Трехлитровый двигатель имел 32 клапана H-16, по сути два восьмицилиндровых двигателя, соединенных воедино инженером по имени Тони Радд. Он выжимал более 400 л.с, но был ненадежным и ужасно высоким. В 1966 году этот двигатель стал победителем гонок Формула 1 Гран При США, за рулем болида находился Джим Кларк.
Источник:
ОАО «Кузнецов» является ведущим двигателестроительным предприятием России. Здесь осуществляется проектирование, изготовление и ремонт ракетных, авиационных и газотурбинных установок для газовой отрасли и энергетики.
С этими двигателями были запущены пилотируемые космические корабли «Восток», «Восход», «Союз» и автоматические транспортные грузовые космические аппараты «Прогресс». 100% пилотируемых космических пусков и до 80% коммерческих производится с использованием двигателей РД107/108 и их модификаций, произведённых в Самаре. Продукция завода имеет особое значение для поддержания боеготовности дальней авиации России. На «Кузнецове» были сконструированы, произведены и технически обслуживаются двигатели НК-12 для дальних бомбардировщиков Ту-95МС, НК-25 для бомбардировщиков Ту-22М3 и НК-32 для уникальных стратегических бомбардировщиков Ту-160.
Сегодня перед самарским предприятием стоят задачи по возобновлению производства двигателей НК-32 серии 02, росту объёмов производства ракетных двигателей, повышению надёжности индустриальных двигателей для ОАО «Газпром», развитию перспективных авиационных разработок.
55 лет назад в Самаре начали серийно производить ракетные двигатели, которые не только подняли на орбиту первого космонавта Юрия Гагарина, но и вот уже более полувека используются российской космонавтикой и тяжелой авиацией. Предприятие «Кузнецов», которое входит в Госкорпорацию Ростех, объединило несколько крупных самарских заводов. Сначала они занимались производством и обслуживанием двигателей для ракетоносителей ракет «Восток» и «Восход», сейчас – для «Союза». Второе направление работы «Кузнецова» сегодня – силовые установки для самолетов.
ОАО «Кузнецов» входит в состав Объединённой двигателестроительной корпорации (ОДК).
Механообрабатывающее производство.
Это один из начальных этапов процесса производства двигателя. Здесь сконцентрировано высокоточное обрабатывающее и контрольно-испытательное оборудование. Например, фрезерный обрабатывающий центр DMU-160 FD, способен обрабатывать крупногабаритные детали сложной формы диаметром до 1,6 метра и весом до 2 тонн.
Оборудование эксплуатируется в 3 смены.
Обработка статорных колец компрессора двигателя НК-32 на токарно-карусельном станке.
НК-32 устанавливается на стратегическом бомбардировщике Ту-160, а НК-32-1 в 1996 г. – на летающей лаборатории Ту-144ЛЛ.
Скорость установки позволяет обрабатывать швы до 100 метров в минуту.
Металлургическое производство.
Этот участок способен отливать заготовки диаметром до 1600 мм и весом до 1500 кг, необходимые для корпусных деталей газотурбинных двигателей индустриального и авиационного применения. На фото показан процесс заливки детали в вакуумно-плавильной печи.
Фрагмент литниково-питающей системы после заливки.
Контроль литья методом ЛЮМ-А.
Типовые испытания клапана ракетного двигателя в условиях -55°C.
Испытания представляют собой процесс охлаждения ванны со спиртом с помощью жидкого азота до указанной температуры.
Участок сборки моделей лопаток в модельный блок.
Контроль профиля компрессорной лопатки.
Прокалка керамических форм лопаток в электрической печи.
Нанесение керамики на модель лопаток.
Процесс индукционной пайки сопла камеры сгорания ракетного двигателя. Температура процесса составляет 975°C.
Установка полуколец на критическое сечение камеры сгорания ракетного двигателя на участке сварки.
Фрезеровка каналов горючего камеры сгорания ракетного двигателя.
«Наружная рубашка» сопла камеры сгорания РД с разметкой под рентген-контроль.
Сборка рулевого агрегата РД. Устанавливается совместно с маршевыми двигателями РД-107А/РД-108А для управления и корректировки вектором тяги.
Камеры сгорания.
Сейчас на «Кузнецове» трудится около 12 тысяч человек.
Сборка очередного опытного образца двигателя НК-361 для российской железной дороги.
Новым направлением развития ОАО «Кузнецов» является выпуск механических приводов силового блока ГТЭ-8,3/НК для тяговой секции магистрального газотурбовоза на базе ГТД НК-361.
Первый опытный экземпляр газотурбовоза с двигателем НК-361 в 2009 году во время испытаний на экспериментальном кольце в Щербинке провел состав весом более 15 тысяч тонн, состоящий из 158 вагонов, установив тем самым мировой рекорд.
Цех окончательной сборки авиационных газотурбинных двигателей.
Сборка узла форсажной камеры двигателя НК-32.
Двигатель НК-25 — турбореактивный двигатель для самолета Ту-22М3, основного российского бомбардировщика средней дальности. Наряду с НК-32 долгое время является одним из самых мощных авиационных двигателей в мире.
Обвязка двигателя НК-25.
Контроль оболочки двигателя НК-32 перед сборкой.
Топливный коллектор форсажной камеры.
Слесари-сборщики за работой по сборке НК-14СТ.
Газотурбинный двигатель НК-14СТ используется в составе агрегата для транспортировки газа. Интересно то, что двигатель использует природный газ, перекачиваемый по трубопроводам, в качестве топлива. Является модификацией двигателя НК-12, который устанавливался на стратегический бомбардировщик Ту-95.
Цех окончательной сборки серийных ракетных двигателей.
Здесь производится сборка двигателей РД-107А/РД-108А разработки ОАО «НПО «Энергомаш». Этими двигательными установками оснащаются первые и вторые ступени всех ракет-носителей типа «Союз».
Принципы работы РД-107 и РД-108 схожи, но назначение разное. Сто седьмой стоит на первой ступени ракеты, а сто восьмой – на второй.
Доля предприятия в сегменте ракетных двигателей на российском рынке составляет 80%, по пилотируемым пускам – 100%. Надежность двигателей – 99,8%. Запуски ракет-носителей с двигателями ОАО «Кузнецов» осуществляются с трех космодромов – Байконур (Казахстан), Плесецк (Россия) и Куру (Французская Гвиана). Стартовый комплекс под «Союзы» также будет построен на российском космодроме «Восточный» (Амурская область).
Полный цикл создания ракетного двигателя составляет около 10 месяцев.
Проверка комплектации ракетного двигателя при сборке.
Подготовка изделия к окончательной сдаче контрольным службам и представителю заказчика.
Здесь же, в цехе, ведутся работы по адаптации и сборке ракетного двигателя НК-33, предназначенного для первой ступени ракеты-носителя легкого класса «Союз-2-1в».
Двигатель НК-33 — один из тех, что планировалось уничтожить после закрытия лунной программы. Двигатель прост в эксплуатации и техническом обслуживании, и вместе с тем имеет высокую надежность. При этом его стоимость в два раза ниже стоимости существующих двигателей того же класса по тяге. НК-33 востребован даже за рубежом. Такие двигатели устанавливают на американскую ракету Antares.
Выполнение операции по термоусаживанию защитной трубки провода авиационного жгута.
Подготовка к распайке контактов жгута в электроразъеме авиационного кабеля.
В цехе окончательной сборки ракетных двигателей расположена целая галерея с фотографиями советских и российских космонавтов, которые отправлялись в космос на ракетах с самарскими двигателями.
Монтаж двигателя НК-14СТ на испытательный стенд.
Подстыковка маслоситемы к двигателю для проведения испытаний.
Пультовая испытательного стенда.
Пьезометры. Применяются для измерения перепада и низких давлений при испытании газотурбинных двигателей.
Система шумоглушения испытательных стендов газотурбинных двигателей.
Ракетный двигатель РД-107А/108А на стенде. За несколько минут до начала огневых испытаний.
Подтвердить почти стопроцентную надежность изделия можно только одним способом: отправить готовый двигатель на испытания. Его крепят на специальном стенде и запускают. Силовая установка должна работать так, как будто уже выводит на орбиту космический корабль.
За более чем полвека работы на «Кузнецов» было выпущено около 10 тысяч жидкостных ракетных двигателей восьми модификаций, которые вывели в космос более 1800 ракет-носителей типа «Восток», «Восход», «Молния» и «Союз».
По минутной готовности в систему охлаждения факела подается вода, создается водяной ковер, который уменьшает температуру факела и шум от работающего двигателя.
При испытании двигателя производится регистрация около 250 параметров, по которым оценивается качество изготовления двигателя.
Наклонные огневые испытания серийного ракетного двигателя на испытательном комплексе ОАО «Кузнецов» в поселке Винтай.
Коллектив расчетной группы производит обработку полученной информации и выдает протокол испытаний. По полученным данным инженерным составом производится оценка результатов испытаний и дается заключение о его пригодности для установки на ракету-носитель.
Подготовка двигателя на стенде длится несколько часов. Производится его обвязка датчиками, проверка их работоспособности, опрессовка магистралей, комплексные проверки работы автоматики стенда и двигателя.
Контрольно-технологические испытания длятся около минуты. За это время сжигается 12 тонн керосина и около 30 тонн жидкого кислорода
Испытания окончены. После этого двигатель отправляется в сборочный цех, где его разбирают, проводят дефектацию узлов, собирают, проводят окончательный контроль, а затем отправляют заказчику – на АО «РКЦ «Прогресс». Там его устанавливают на ступени ракеты.
